Verbesserung der Absaugung an der Lamello Junior

Für meine Lamello Junior konnte ich einen Absaugadapter als neues Ersatzteil erwerben. Versuche, vorhandenes Material für die Staubabsaugung zu adaptieren, hatten nicht zum gewünschten Erfolg geführt. Nun ist die Absaugung relativ „rustikal“ gehalten… Ein sehr stabiles Rohr geht nach hinten weg, liegt aber nur rund 7mm über der Werkbank / Auflage, auf der die Nutfräse angesetzt wird. Steckt man nun einen Saugschlauch auf das Rohr, wird dieser aufgrund des größeren Durchmessers und durch die damit verbundenen Hebelkräfte die Grundplatte der Maschine anheben. Ich hoffe, man kann das im folgenden Bild erkennen

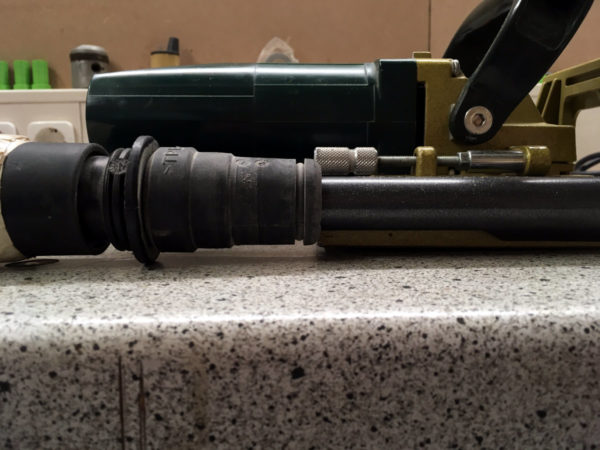

Der angesteckte Saugschlauch hebt die Grundplatte der Maschine an

Also habe ich mit Tinkercad eine Vorlage für den 3-D-Druck konstruiert. Die soll zum einen am Absaugrohr dicht abschließen und den passenden Anschluss für das Saugrohr noch oben „verlegen“. Hier das Ergebnis meiner Arbeit

Der fertige Absaugadapter

Für den Druck habe ich schwarzes PLA benutzt – Einzelheiten zum Druck finden sich bei Thingiverse externer Link

Fertig sieht das ganze dann so aus

Der fertige Adapter
