Gehrungsanschlag für die Basis plus

Mit dem Tausch des Zugsägemoduls gegen das neue CMS TS55 ist natürlich die sehr praktische Funktion der Zugsäge entfallen. Leider sind die Winkelanschläge des alten Basis-Systems nicht geeignet, als „Schiebeanschläge“ genutzt zu werden. Entweder sind sie zu fest geklemmt, oder sie wackel wie der berühmte Lämmerschwanz, wenn sie in der Führung geschoben werden. Also musste eine neue Lösung her.

Von der amerikanische Firma INCRA gibt es Gehrungsanschläge, welche als (präziserer) Ersatz für amerikanische Tischkreissägen gedacht sind. In Deutschland werden INCRA-Produkte von Dieter Schmid in Berlin vertrieben. Dort kann man auch eine Profilschiene („T-Nut Schiene„) mit dem Namen „Miter Track“ kaufen, in der die Anschläge geführt werden können. Ich habe in eine Siebdruckplatte (Maße ca. 690 mm lang und 150 mm breit) eine solche Schiene eingelassen.

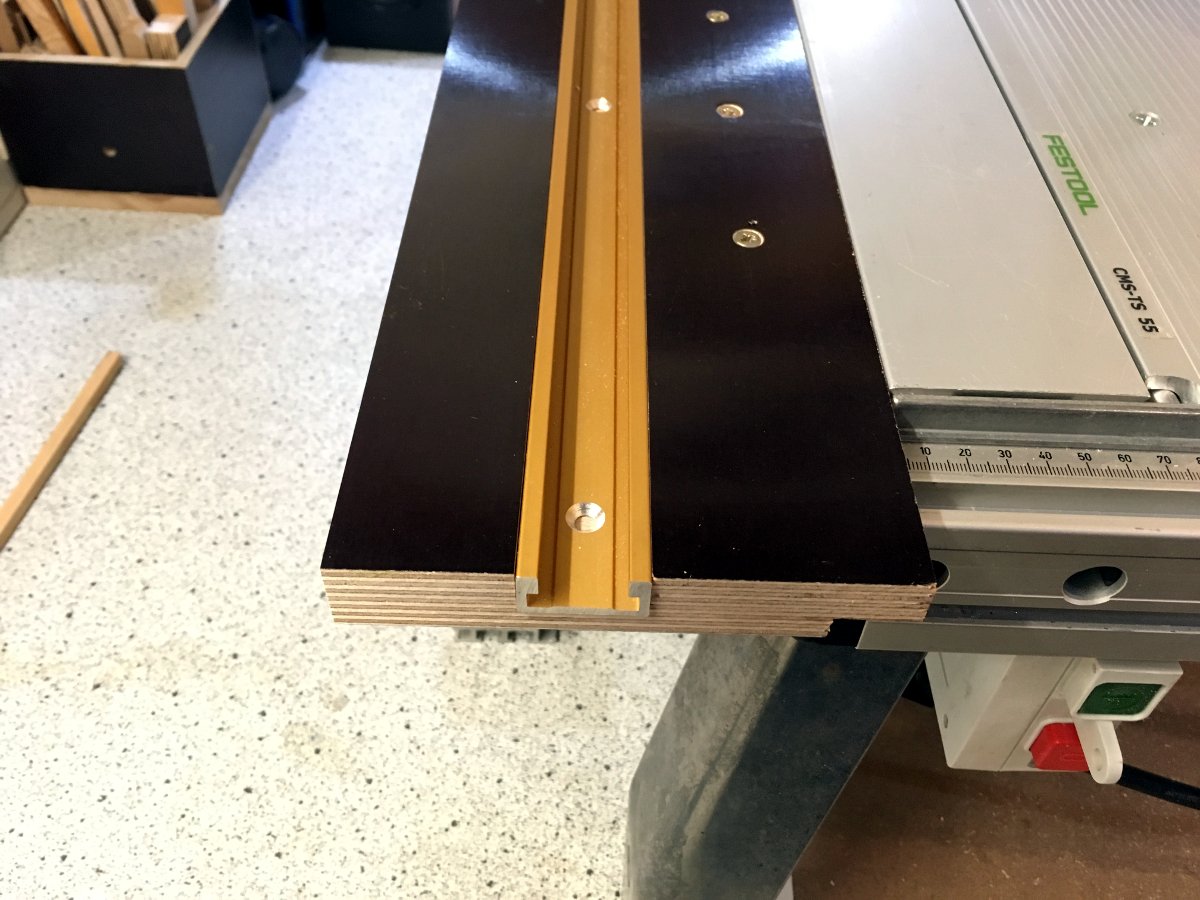

Miter Track eingelassen

Miter Track eingelassen

Die Siebdruckplatte liegt auf der umlaufenden Vertiefung der Basis auf und wurde dazu entsprechend abgefräst. Die Oberkante der Platte und die Oberkante der Basis sind jetzt auf einer Höhe. Die Verbindung zur Basis bildet eine im rechten Winkel untergeschraubte Siebdruckplatte, die mit zwei M8-Schrauben und zwei Sterngriffmuttern an der Basis befestigt wird.

Die Platte wird mit zwei M8-Schrauben in der umlaufenden Nute der Basis geklemmt

Die Platte wird mit zwei M8-Schrauben in der umlaufenden Nute der Basis geklemmt

Heute brachte der freundliche Paketbote ein chinesisches Miter Gauge (Gehrungsanschlag). Sofern lieferbar, kann es auch über Amazon bezogen werden. Ich habe es über ebay erstanden. Wer Wert auf „INCRA-Qualität“ legt kann das „Original“ ebenfalls bei Dieter Schmid erwerben

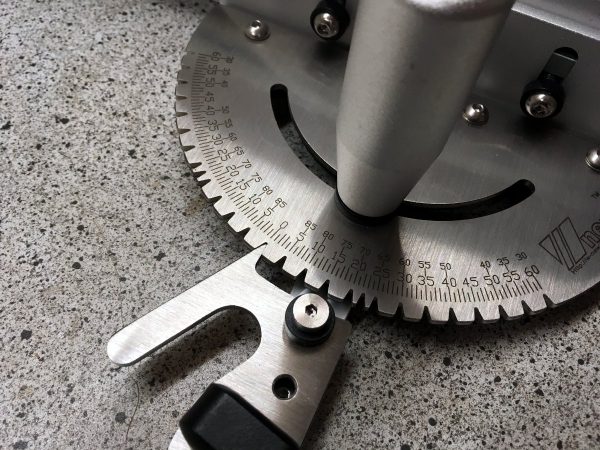

Der Gehrunsanschlag

Der Gehrunsanschlag

An den verstellbaren Halterungen lässt sich auch die Festo Anschlagschiene befestigen!

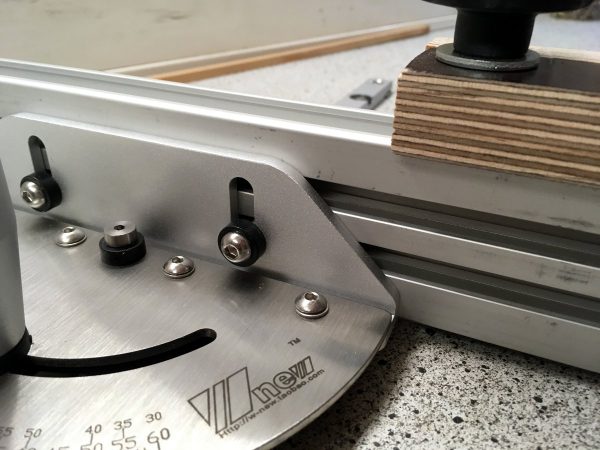

Festo Anschlag am Gehrungsanschlag

Festo Anschlag am Gehrungsanschlag

Eine Kontrolle mit dem Winkel ergab, dass der Gehrunsanschlag im perfekten 90°-Winkel zum Sägeblatt steht. Eine Nachjustierung war nicht notwendig. Erste Schnitte verliefen zu meiner „vollsten Zufriedenheit“!
