Wie auf dem Youtube-Kanal von Herrn Truppe gezeigt wird, kann man sich mit relativ wenig Aufwand selbst einen Tellerschleifer bauen. Ein Tellerschleifer ist immer dann nützlich, wenn einzelne (oder mehrere) Teile in eine bestimmte Form oder auf ein bestimmtes Maß gebracht werden sollen. So lassen sich Werkstücke, die aus mehreren Teilen bestehen auf das gleiche Maß bringen oder Überstände leicht entfernen. Das kann man zwar auch per Hand erledigen, aber mit dem Tellerschleifer geht es doch wesentlich schneller.
Ausgangspunkt des Projektes war bei mir ein Elektromotor mit 1.000 Watt und einem Wellendurchmesser von 17mm. Genau der Motor, der von Herrn Truppe auch verwendet wird. Die Suche nach „atb elektromotor“ sollte bei *bay etwas passendes zu Tage fördern. Im Normalfall werden für diesen Motor ca. 25 EUR verlangt.
Für den Motor wurde ein „passendes“ Gehäuse aus 19mm MDF-Platte gebaut
Außerdem habe ich eine Staubabsaugung vorgesehen, die durch ein Abflussrohr (HT–Rohr mit 50mm Durchmesser) realisiert wird. Der Anschluss meiner Absauganlage passt dort genau hinein.
Die Größe des Gehäuses orientiert sich am Durchmesser der späteren Schleifscheibe, bei mir 25 cm. Bei der Größe der Schleifscheibe sollte beachtet werden, welche Preise später für die Klettscheibe und die Schleifscheiben zu zahlen sind. „Ungewöhnliche“ Maße sind teuer!

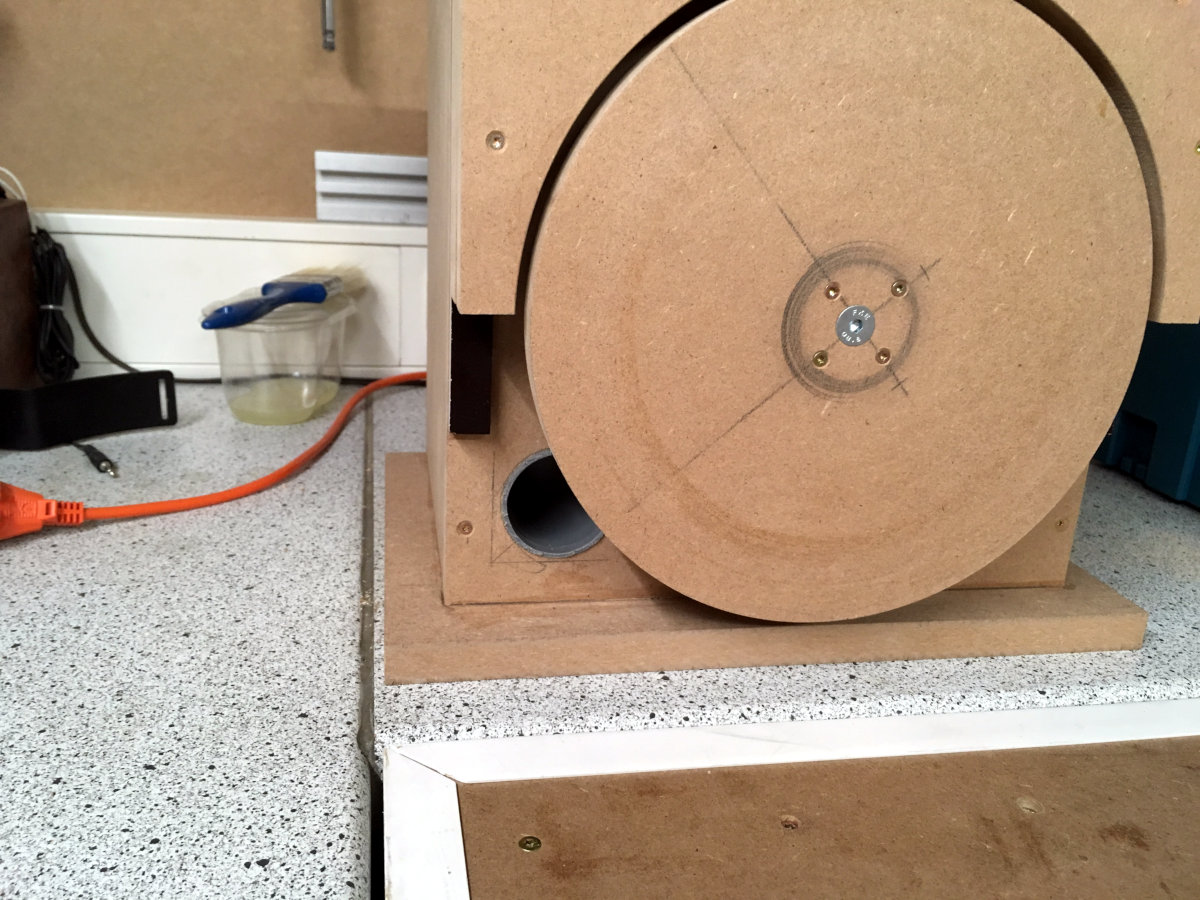

Die Schleifscheibe wurde ebenfalls aus 19mm MDF gefertigt. Dazu habe ich den selbst gebauten Fräszirkel meiner Makita Oberfräse genutzt. Damit lassen sich (fast) perfekte Kreise / Scheiben fräsen. Die übrigen Ausschnitte wurden ebenfalls mit der Oberfräse gefertigt, sofern nicht eine passende Lochsäge zur Hand war. Die Reste der Platte, aus der die Scheibe gefertigt wurde, bilden die spätere Sicherheits-Abdeckung der Schleifscheibe:

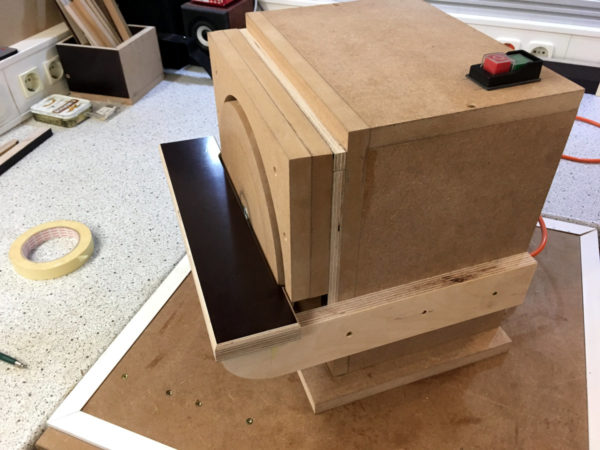

Seitlich wurden zwei Reststücke Multiplex angebracht, auf denen die Auflage für das Werkstück mittels zweier Regalbodenträger (abnehmbar!) befestigt wird:
Die Auflage wurde ebenfalls aus einem Reststück Siebdruckplatte gefertigt:
An solchen stationären „Maschinen“ sollte zur eigenen Sicherheit immer ein sog. Nullspannungsschalter angebracht werden! Er verhindert, dass nach einem Stromausfall der Motor wieder anlaufen kann.
Hier kann man sehen (und hören), dass der Teller fast perfekt rund läuft. Die Schwingungen des Gehäuses sind sehr gering; da das Gehäuse mit den Überständen der Bodenplatte auf der Werkbank mittels Zwingen befestigt wird, steht der Schleifer ruhig.
Was Ihr vor dem Selbstbau berücksichtigen solltet:
- Arbeiten an 220V sollten nur dann selbst ausgeführt werden, wenn man weiß, was man macht! Diese Spannung kann tödlich sein!
- Die Schleifscheibe muss absolut rund laufen. Bei der hohen Motordrehzahl kann eine unrunde Scheibe sich schnell in ihre Einzelteile zerlegen!
- Für die Bohrung der Scheibe passendes Werkzeug verwenden! Mein billiger Bohrer hat ein Loch erzeugt, welches weder rund war, noch einen Durchmesser von 17mm hatte! Ich habe einen Holzbohrer von Bosch mit selbst zentrierender Spitze benutzt.
- Wie im Video von lets bastel gezeigt, muss die Öffnung für den Passstift sehr genau gefertigt werden.
Für Fragen kann natürlich die Kommentarfunktion genutzt werden…
