Anschlagreiter für die Anschlagschiene des Festool Basis Plus [Final]

Wie im vorhergehenden Beitrag zu lesen war, hat meine erste Konstruktion im praktischen Einsatz nicht funktioniert. Nachdem ich nun wieder den Baumarkt besucht habe, liegen die Zutaten für einen funktionierenden Anschlag bereit.

Zuerst wurde der Kopf einer M 8-Schraube (M 8X40) mit dem Schleifmaschine bearbeitet, bis der Kopf zusammen mit der bearbeiteten Karosseriescheibe in den Anschlag passt:

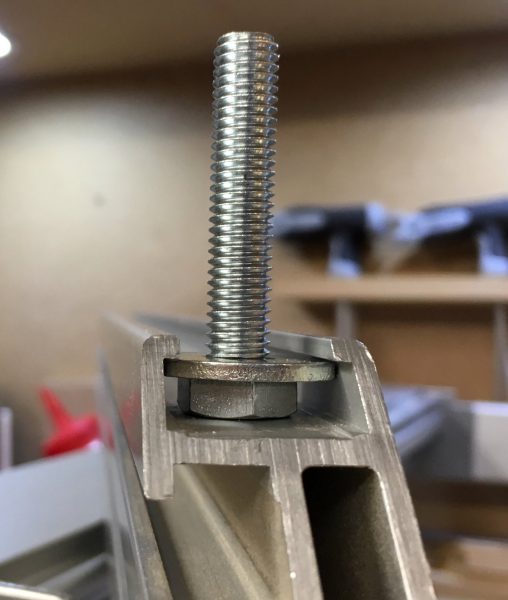

Der Kopf der Schraube wurde etwas abgeschliffen

Viel wurde nicht abgeschliffen; es sollte so viel sein, dass sich die Schraube ohne „Hakelei“ in der Nut verschieben lässt. Ein Stück Multiplex wurde auf der Kreissäge so genutet, dass es möglichst mittig auf der Schiene aufliegt. Daran wurde der eigentliche Anschlag des vorherigen „Versuchs“ angeschraubt:

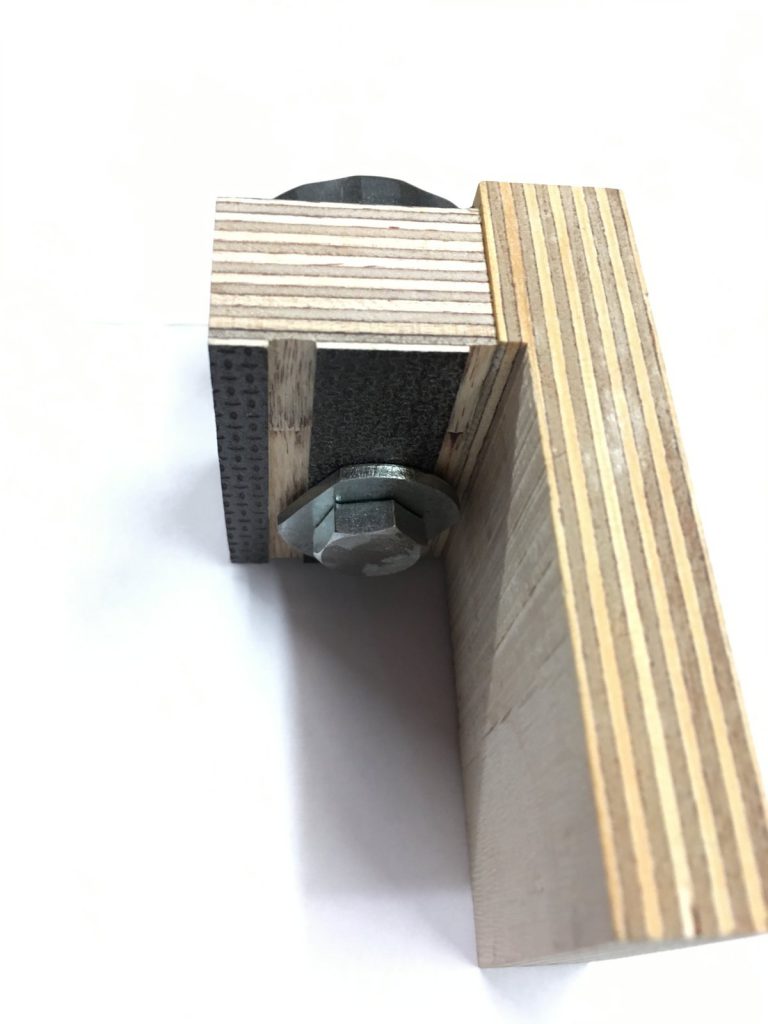

Der fertige Anschlagreiter

Nun kann eine Sterngriffmutter auf die Schraube aufgesetzt werden, die das ganze an beliebiger Stelle des Anschlages klemmt:

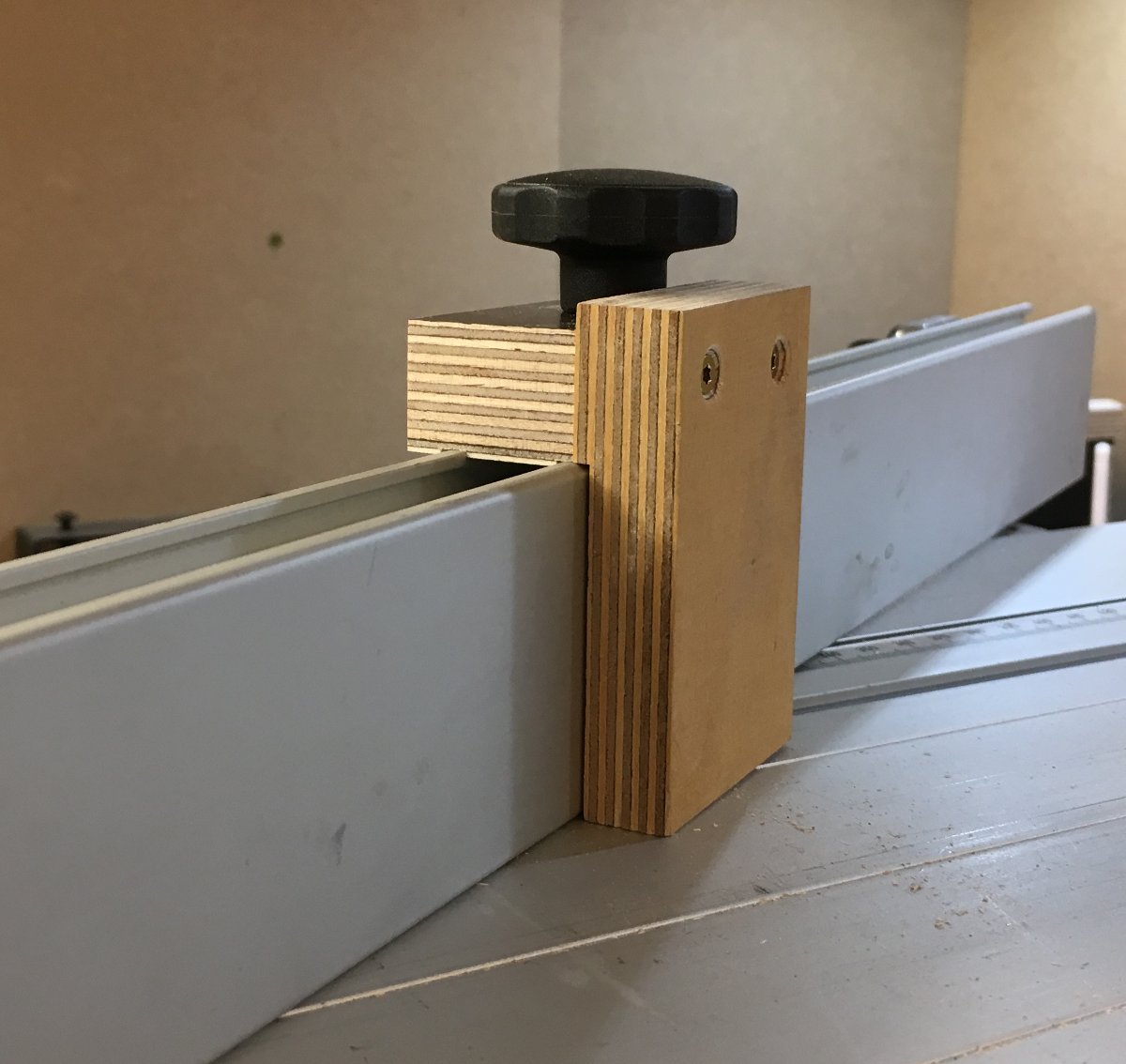

Der Anschlagreiter in seiner gedachten Funktion

Jetzt muss nur noch die Karosseriescheibe an der Schraube fixiert werden, da es manchmal etliche Umdrehungen braucht, bis die notwendige Klemmung aufgebaut wird, die den Anschlagreiter fixiert. Leider war mein 2-K-Kleber nicht mehr zu gebrauchen, also müssen ein paar Tropfen Sekundenkleber dafür herhalten. Nun kann ich die Kappfunktion der Säge endlich rationeller nutzen. Und über einen klappbaren Anschlagreiter mache ich mir Gedanken, wenn ich ihn benötige Von der Multiplexplatte liegt noch ein Stück auf der Werkbank…
